로드밸런서

Load Balancer는 클라이언트의 요청 처리를 단일 서버에서 처리하지 않게 함으로써, 가용성과 응답시간을 최적화할 수 있습니다.
Load Balancer는 Server의 부가 서비스로 제공되며, 고객이 사용 중인 서버를 Back-end로 지정할 수 있습니다.

효율적인 부하분산

Cloud 특징에 적합한 Architecture로 부하의 효율적인 분산을 통하여 네트워크 가용성 확보
고성능을 요구하는 중/대형 고객에게 용이

안정성 확보

Load Balancer를 통한 이중화(Active-Standby) 구성으로 안정성 확보
장애 발생에도 서비스 순단 없이 제공

고객 맞춤형 상품 구성

고객사 네트워크 Throughput에 적합한 상품 선택으로 이용료 절감

손쉬운 운영/관리

포탈 내에서 몇 번의 클릭으로 Load Balancer 서비스 구성 가능
포탈을 통해 손쉽게 운영/관리 가능

LB 최대 세션 제한 기능

Load Balancer 생성 시, 기본으로 rate limit 적용
LB 안정성 확보(최대 40만 세션)

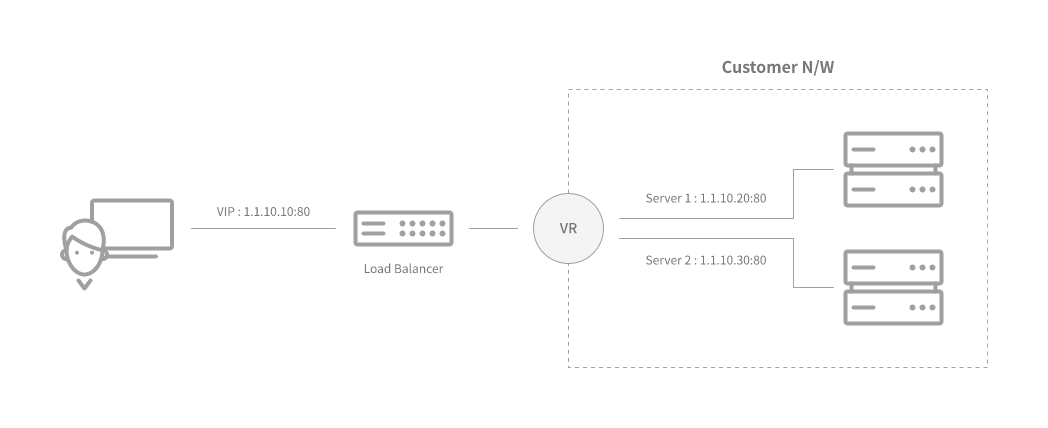

서비스 구성도

주요 기능

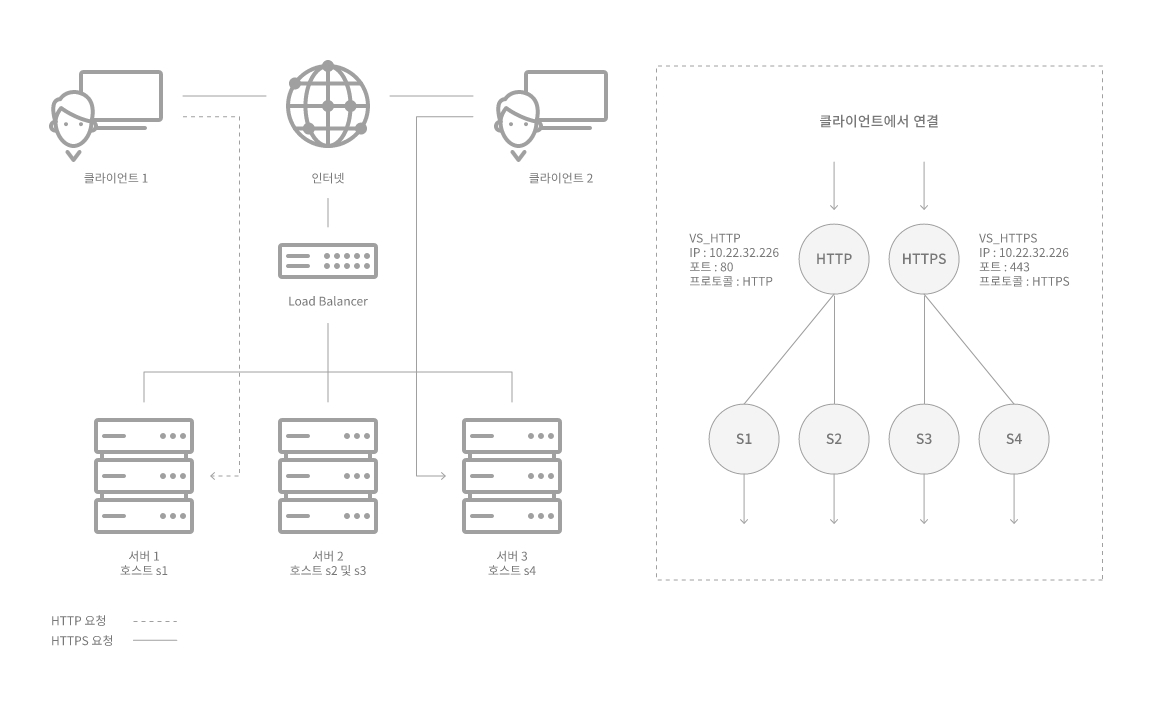

멀티 포트 지원(1개 VIP에 여러개의 서비스 포트 설정)

Load Balancer는 하나의 VIP(LB IP)에 여러개 서비스 포트 사용 가능

Round Robin

클라이언트의 요청을 단순하게 순서대로 순환하여 처리하는 방식
응답 시간이 빠르고 구성이 단순한 장점

Hashing(Source IP, Source IP+Port)

Client의 Source IP 정보 또는 Source IP + Port 정보를 바탕으로 hash 한 결과 값을 토대로 로드밸런싱을 수행
같은 클라이언트의 요청은 같은 back-end 서버에서 응답을 받도록 하고자 할 때 주로 사용

Least Response

가장 빠른 Response Time(TTFB)을 제공하는 웹 서버로 로드밸런싱을 수행
back-end에 있는 가상 서버로부터 http(s) '200' 응답을 기준으로 TTFB 값을 계산
각 서버가 처리하는 데이터양이 서로 다른 서비스 환경에서 유리

Least Connection

Load Balancer에 연결된 back-end 서버 중 활성(Active)화되어 있는 연결의 수를 계산하여
가장 적은커넥션 수를 보유한 서버로 로드밸런싱을 수행
일반적인 웹 서비스 제공 환경에서는 Least Connection 알고리즘이 최적의 성능을 제공

활용사례

다수의 네트워크 트래픽 처리를 위한 Load Balancer 구성

고객 니즈

네트워크 트래픽양이 많은 웹서버의 부하분산 필수 요구
새로운 session에 대해서 즉각적으로 처리 가능

구성 방안

Load Balancer를 통해 부하분산 환경을 구성하고, Least Connection 알고리즘으로 최적 성능 제공

구성도

제공 기능

제공 기능
구분	기존 로드밸런서(정액제)	신규 로드밸런서(종량제)
로드밸런서 Method	RoundRobin SourceIPHash SourceIPPortHash LeastConnection	RoundRobin SourceIPHash SourceIPPortHash LeastConnection LeastResponse
모니터링	RoundRobin 서버 상태 조회(UP/DOWN) 순간 Client Connection	서버 상태 조회(UP/DOWN) Latency(TTFB) 순간 Request counts 순간 Client Connection 순간 Server Connection 순간 사용 대역폭(Mbps) 트래픽 일별/주별 알람 설정
서비스 타입	HTTP	HTTP HTTPS TCP FTP

서비스 요금

종량제 요금: 사용한 트랙픽량을 환산하여 과금 진행

* LB당 최대 세션을 40만으로 제한 합니다.

- 제한 목적: 타 고객 서비스 보호
